1. LWGY(涡轮流量传感器表体+放大器)基本型脉冲信号输出流量传感器说明:不带现场显示,供电电源+5V~24V,输出脉冲信号标准配置.可以以下仪表使用,准配置为线长4米,如需增加线长加价6元/米。如需配流量积算仪(注:流量积算仪附带接线说明);如需配带定量控制流量积算仪(注:流量积算仪附带接线说明);
2.LWGYA型(4-20)mA流量变送器说明:不带现场显示,供电电源DC+24V,输出(4-20)mA标准两线制电流信号。标配为防爆型产品。
3.LWGYB型智能现场显示流量计。 说明:双排液晶显示表头,现场同时显示瞬时流量和累积流量,锂电池供电带脉冲输出,电池电量可连续使用五年以上,外供+12~24VDC可带脉冲信号输出。标配为防爆型产品。
4.LWGYC智能一体化显示输出型流量计。 说明:双排液晶显示表头,现场同时显示瞬时流量和累积流量,外供24V,输出两线制(4-20) mA标准电流信号,标配为防爆型产品。
用途:测量液体流量,广泛用于石油、化工、冶金、供水、造纸等行业。
特点
1、适用于测量与ICr18Ni9Ti、2Cr13及刚玉AL2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。
2、适用于在工作温度下粘度小于己于5*10-6m2/S的介质,对于粘度大于5*10-6m2/S的液体,要对传感器进行实液后使用。
技术参数
1、量程:根据要求而选定
2、介质温度:-20℃~+80℃
3、环境温度:-20℃~+50℃
4、供电电源:电压:12V±10%,电流:≤10Ma
5、输出电压幅值:高电平≥8V,低电平≤0.8V
6、传输距离:传感器至显求仪表的距离可达1000m
| LWGY | □□ | □ | □ | □ | 说 明 |
类 型 | LWGY | | | | | 基本型,+5V-24V供电, |
LWGYA | | | | | (4~20)mA两线制电流输出,远传変送型 |
LWGYB | | | | | 电池供电现场显示型 |
LWGYC | | | | | 现场显示/(4~20)mA 两线制电流输出 |
公 称 通 径 | 4 | | | | 4mm,普通涡轮流量范围(0.04~0.25)m3/h 宽量程涡轮为(0.04~0.4)m3/h |
6 | | | | 6mm,普通涡轮流量范围(0.1~0.6)m3/h 宽量程涡轮为(0.06~0.6)m3/h |
10 | | | | 10mm,普通涡轮流量范围(0.2~1.2)m3/h 宽量程涡轮为(0.15~1.5)m3/h |
15 | | | | 15mm,普通涡轮流量范围(0.6~6)m3/h 宽量程涡轮为(0.4~8)m3/h |
25 | | | | 25mm,普通涡轮流量范围(1~10)m3/h 宽量程涡轮为(0.5~10)m3/h |
40 | | | | 40mm,普通涡轮流量范围(2~20)m3/h 宽量程涡轮为(1~20)m3/h |
50 | | | | 50mm,普通涡轮流量范围(4~40)m3/h 宽量程涡轮为(2~40)m3/h |
80 | | | | 80mm,普通涡轮流量范围(10~100)m3/h 宽量程涡轮为(5~100)m3/h |
100 | | | | 100mm,普通涡轮流量范围(20~200)m3/h 宽量程涡轮为(10~200)m3/h |
150 | | | | 150mm,普通涡轮流量范围(30~300)m3/h 宽量程涡轮为(15~300)m3/h |
200 | | | | 200mm,普通涡轮流量范围(80~800)m3/h 宽量程涡轮为(40~800)m3/h |
防 爆 | | | | 无标记,为非防爆型 |
B | | | 防爆型 |
精度 等级 | A | | 精度0.5级 |
B | | 精度1级 |
涡轮 类型 | A | 宽量程涡轮 |
B | 普通涡轮 |

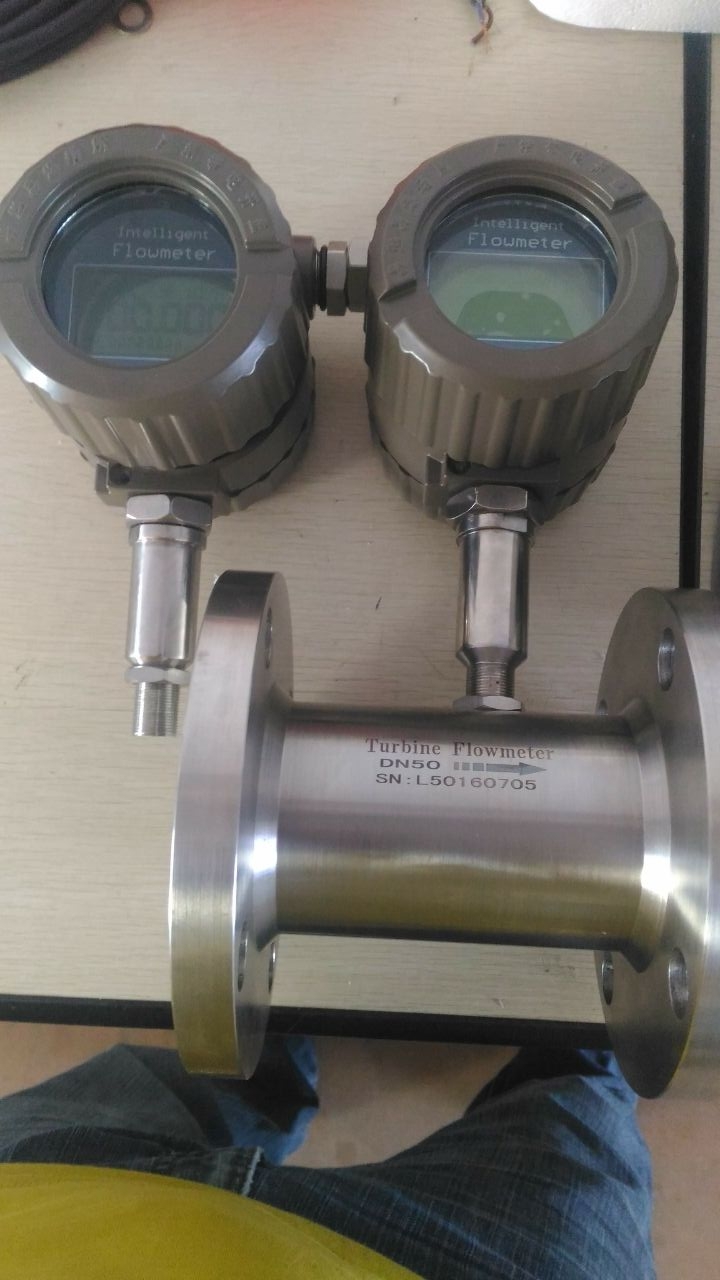

产品图片 |
|
|
|
|
|
|
|
|
|
|
仪表型号 | LWGY-N | LWGY-A | LWGY-B | LWGY-C |
|
|
信号输出 | 脉冲 | (4-20)mA | 无 | (4-20)mA/脉冲 |
|
|
供电电源 | +24V±15% | +24V±15% | 24V±15% | 24V±15% | 锂电池 | 24V±15% |
|
|
精度等级 | 1.0~0.5级 | 1.0~0.5级 | 1.0~0.5级 |
|
|
测量范围 | 标准量程 | 标准量程 | 标准量程或扩展量程 |
|
|
显示器 | 无 | 无 | 有 |
|
|
通讯接口 | 无 | 无 | 无 | 可选RS485 |
|
|
通讯协议 | 无 | 无 | 无 | Moubus HART |
|
|
仪表材质 | 不锈钢 | 不锈钢 | 不锈钢 |
|
|
防爆等级 | 无 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 |
|
|
防护等级 | IP60 | IP65 | IP65 |
|
|
整机功耗 | < 1W | < 1W | < 1W |
|
|
仪表通经 | DN4~DN200 | DN4~DN200 | DN4~DN200 |
|
|
介质温度 | -20℃~120℃ | -20℃~120℃ | -20℃~120℃ |
|
|
环境温度 | -30℃~60℃ | -30℃~60℃ | -30℃~60℃ |
|
|
